# Illustrator

# 使用AI做出腾讯地图Logo

Pic1

# 1. 创建一个 360*360 大小的画布,分辨率设置为 72 ppi

Pic1

# 2. 绘制一个画布大小的圆角正方形,设置填充色(前景色+后景色,之后皆如此设置) e8e8e8

# 绘制图形时可以按住 Shift ,确保等边

# 调整弧度至合适大小,本案例设置为 R=47.3

Pic1

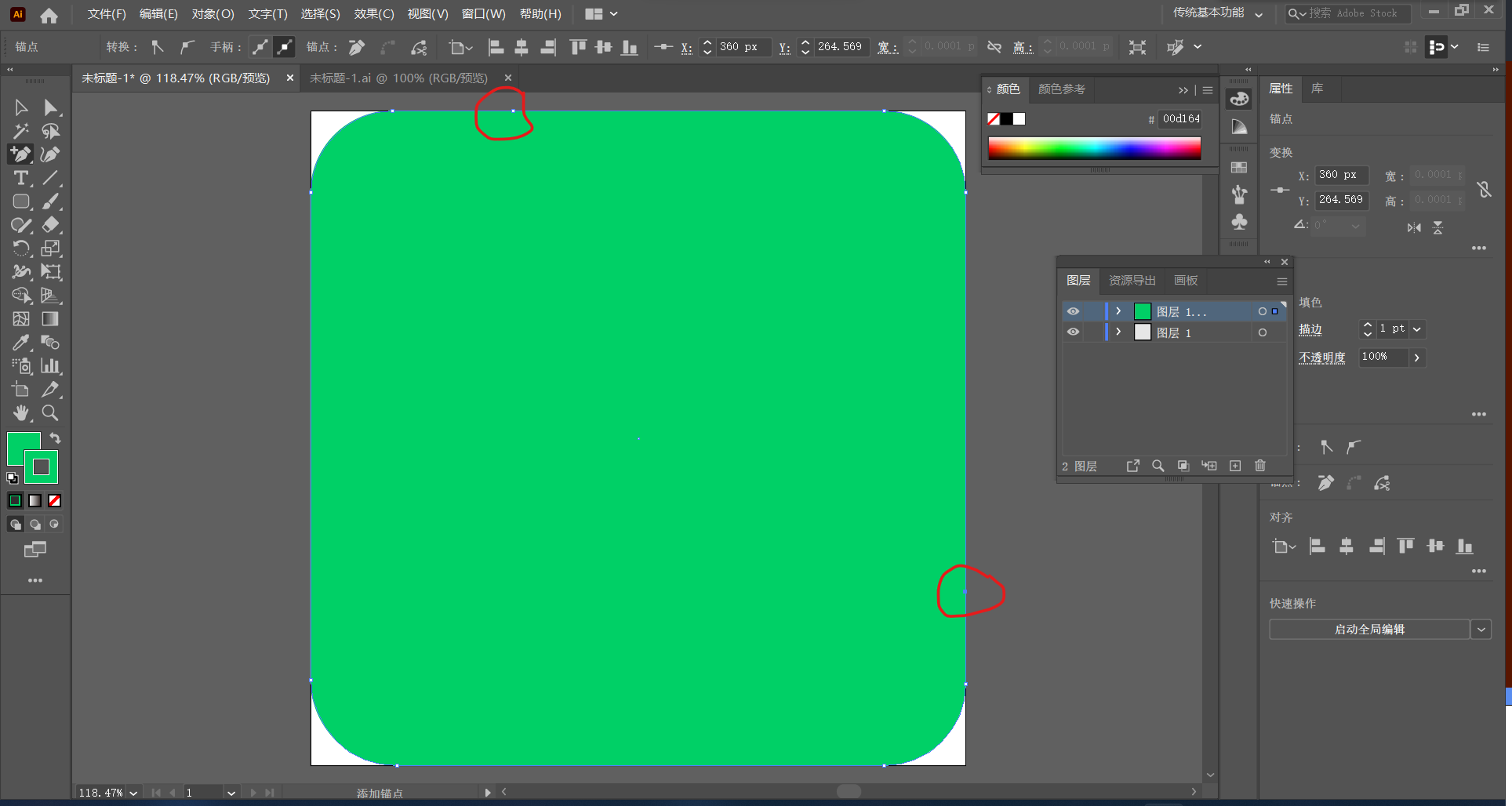

# 3. 复制该图层,设置填充色 00D164 ,之后添加两个锚点,删除多余锚点

# 长按钢笔工具选择增加或删除锚点

# 添加锚点于此两处

# Pic1

# 删除锚点于此六处

# Pic

# 最后得到绿色块最终图层

# Pic1

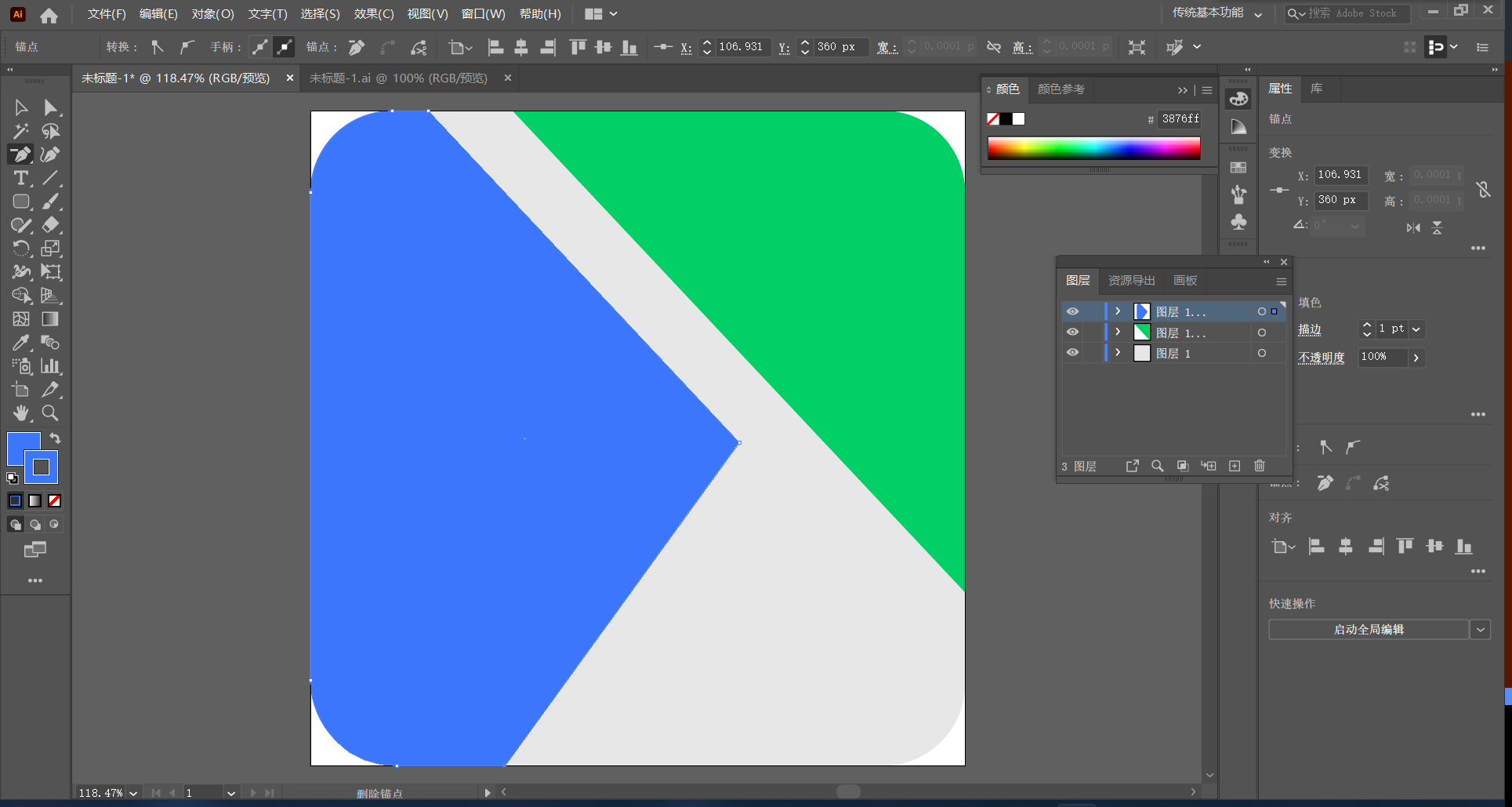

# 3. 再次复制第一个图层,并拖动到顶层,设置填充色 3876FF ,之后添加三个锚点,删除多余锚点

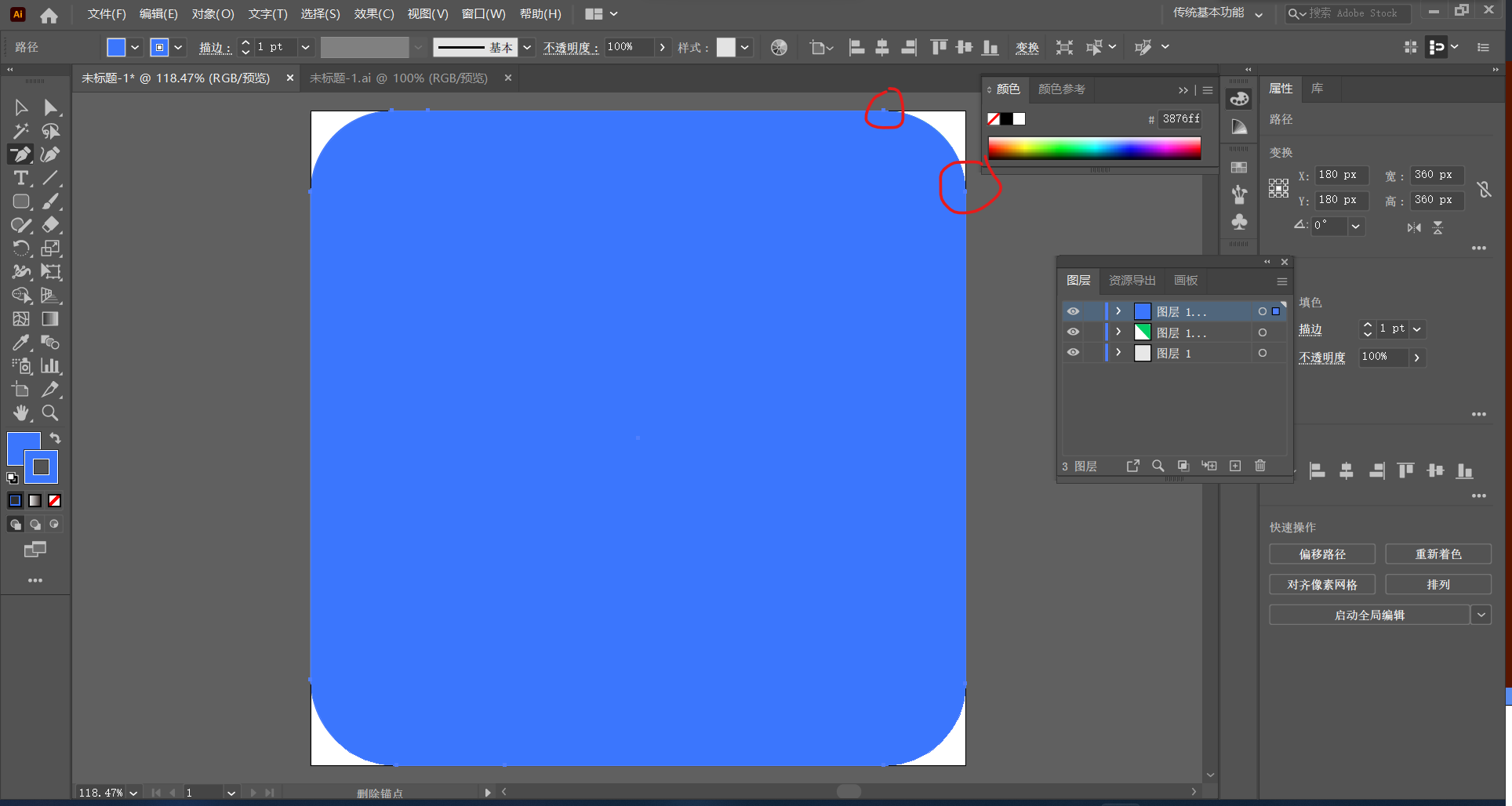

# 1). 首先添加锚点于此两处

# Pic1

# 2). 删除锚点于此两处

# Pic1

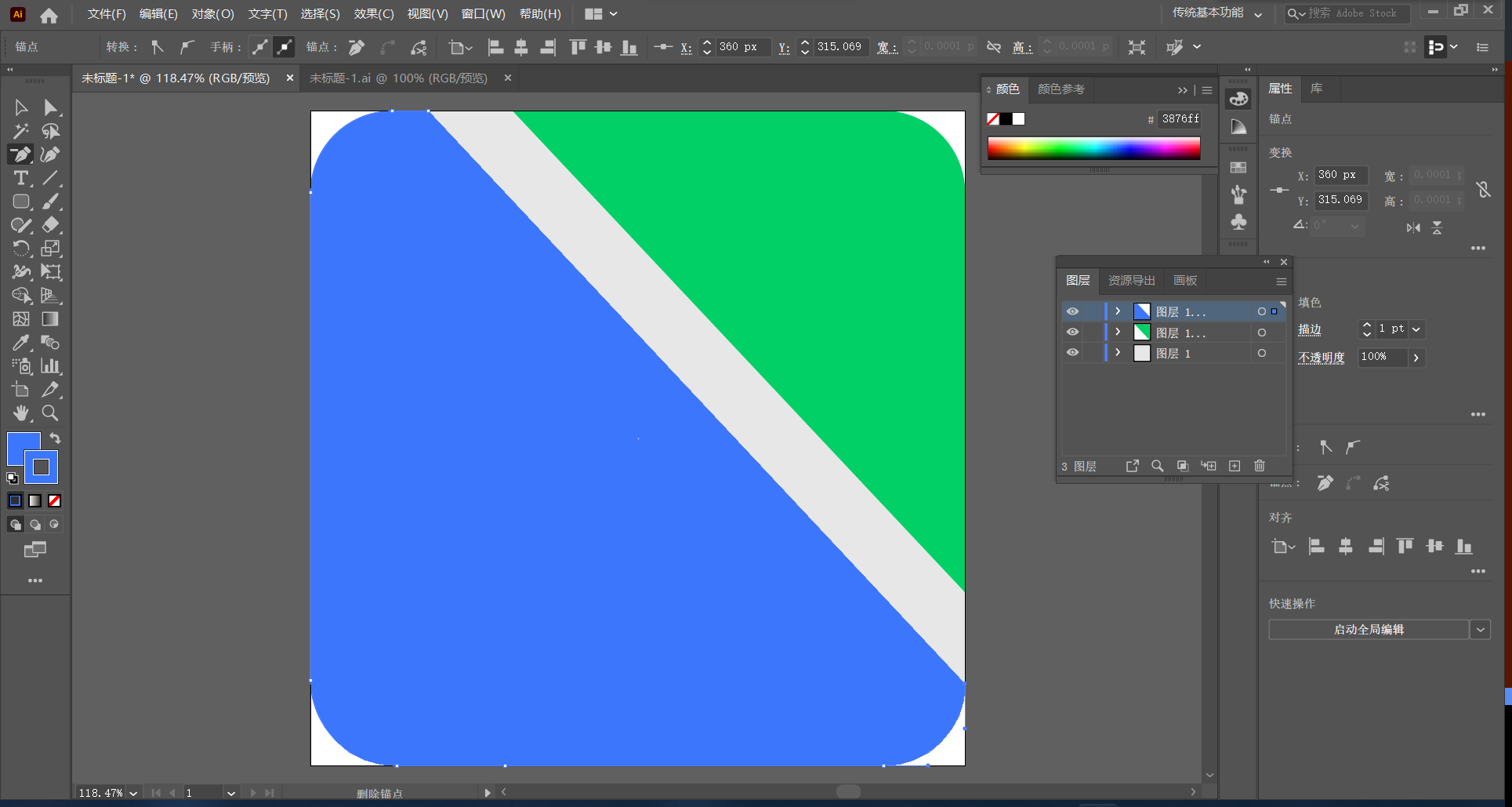

# 得到

# Pic1

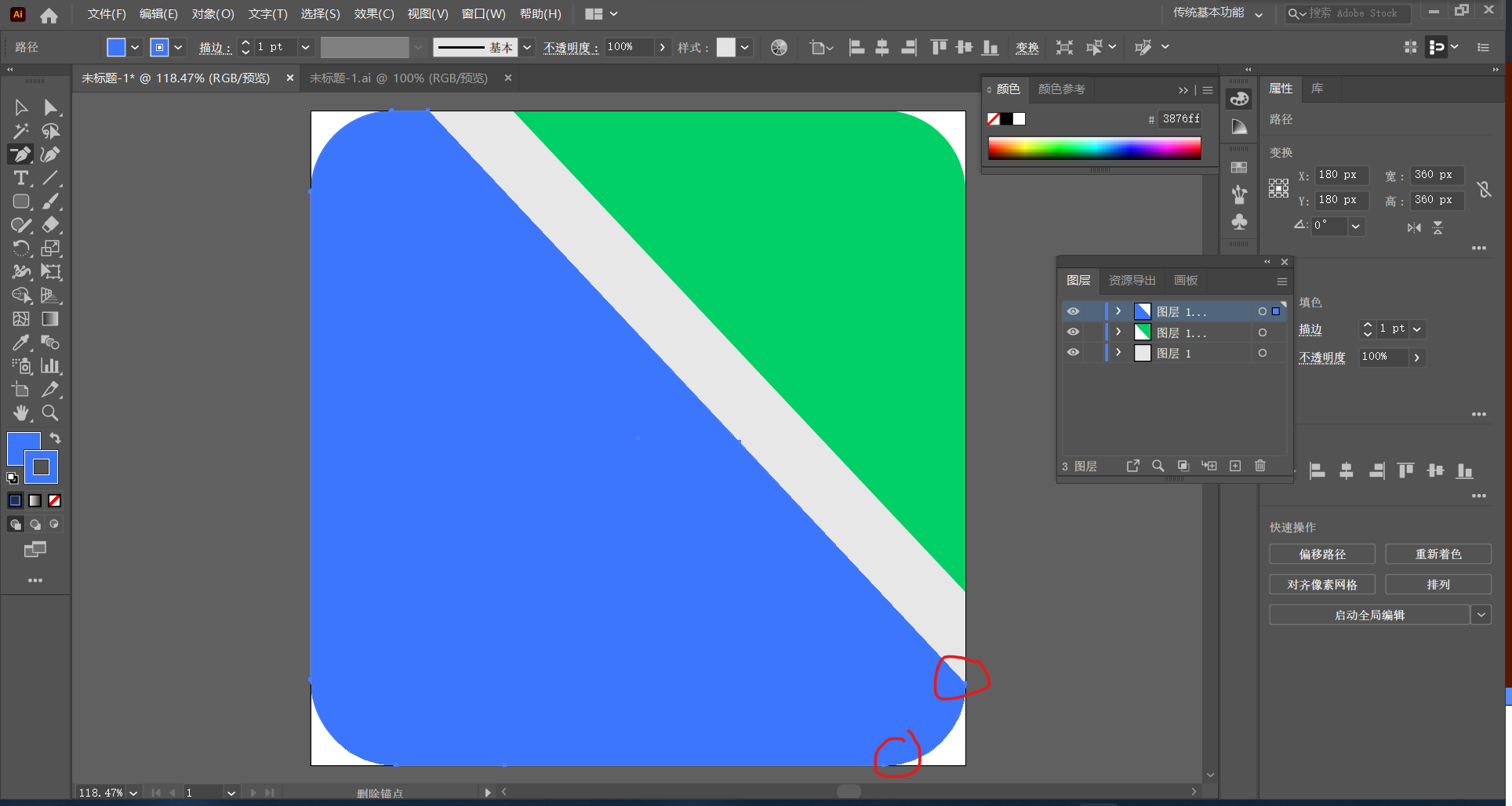

# 3). 接着添加一个锚点

# Pic1

# 4). 继续删除多余锚点

# Pic

# 得到

# Pic1

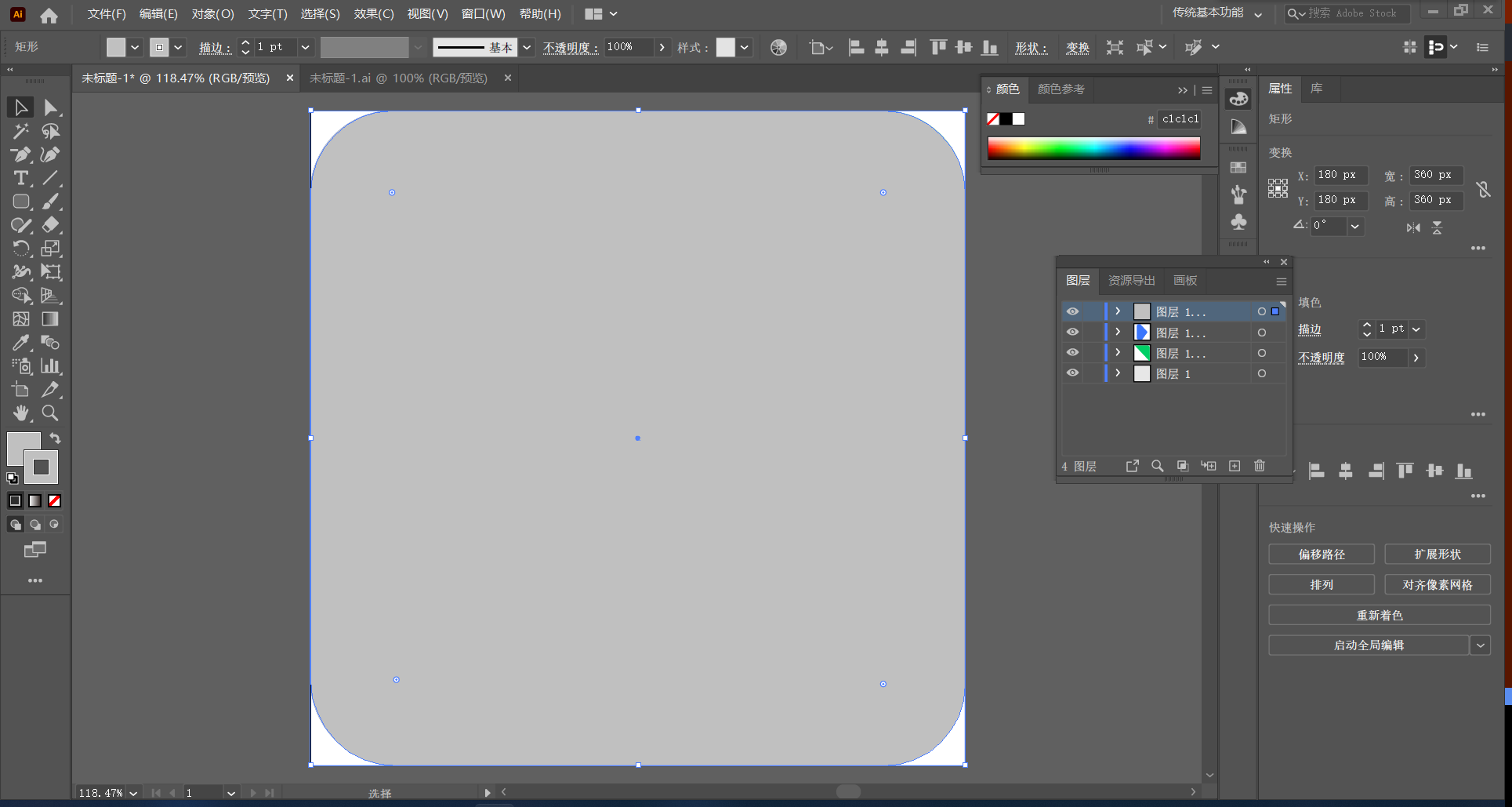

# 4. 再次复制第一个图层,设置填充色C1C1C1

# Pic1

温馨小提示

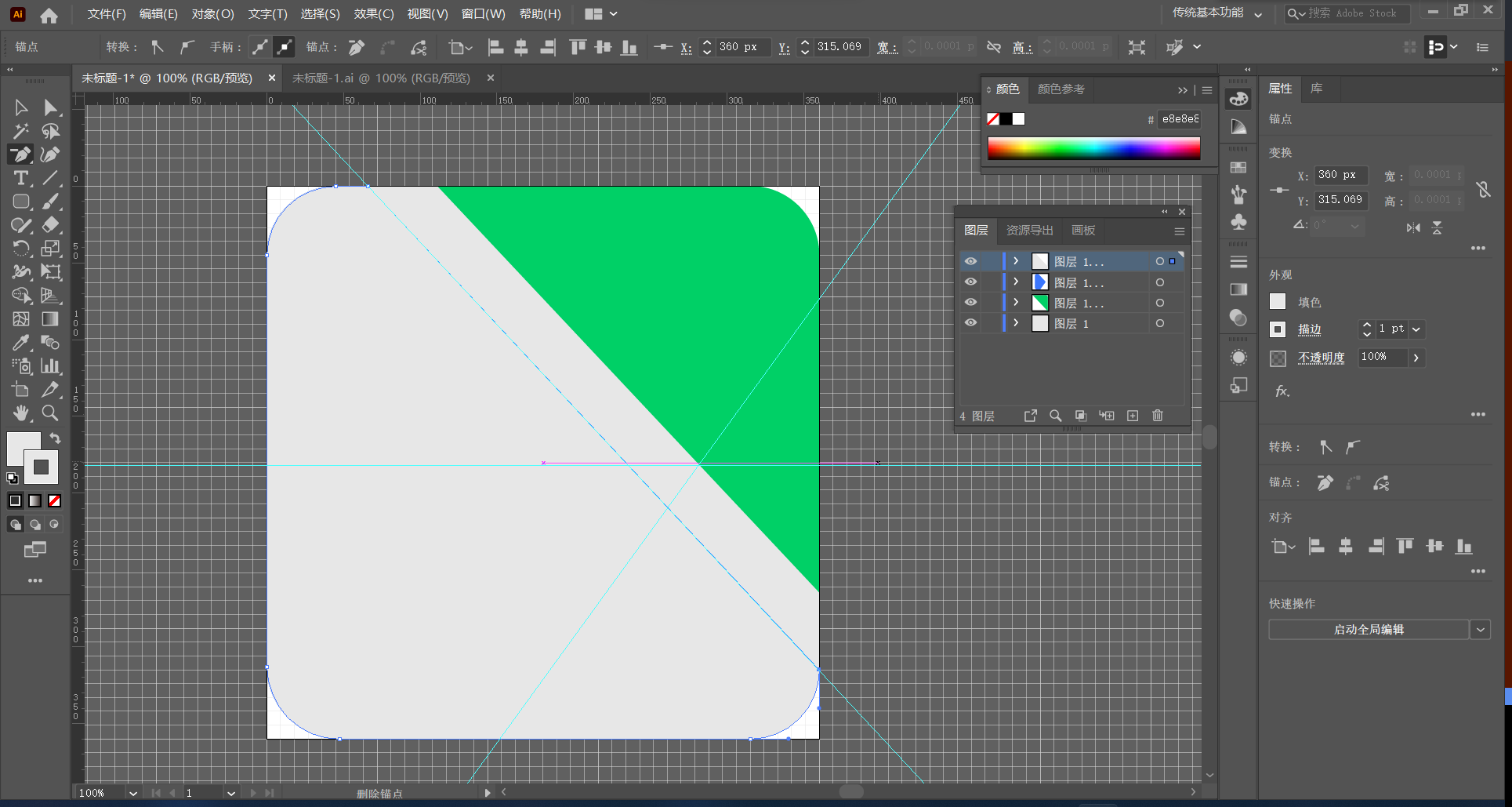

打开 视图 > 标尺,拖出横竖两条参考线,并旋转竖参考线与蓝色块一边重合

# 此处更改参考线旋转属性(结合设置的锚点位置自行设置合适角度,本案例43°较合适)

# Pic1

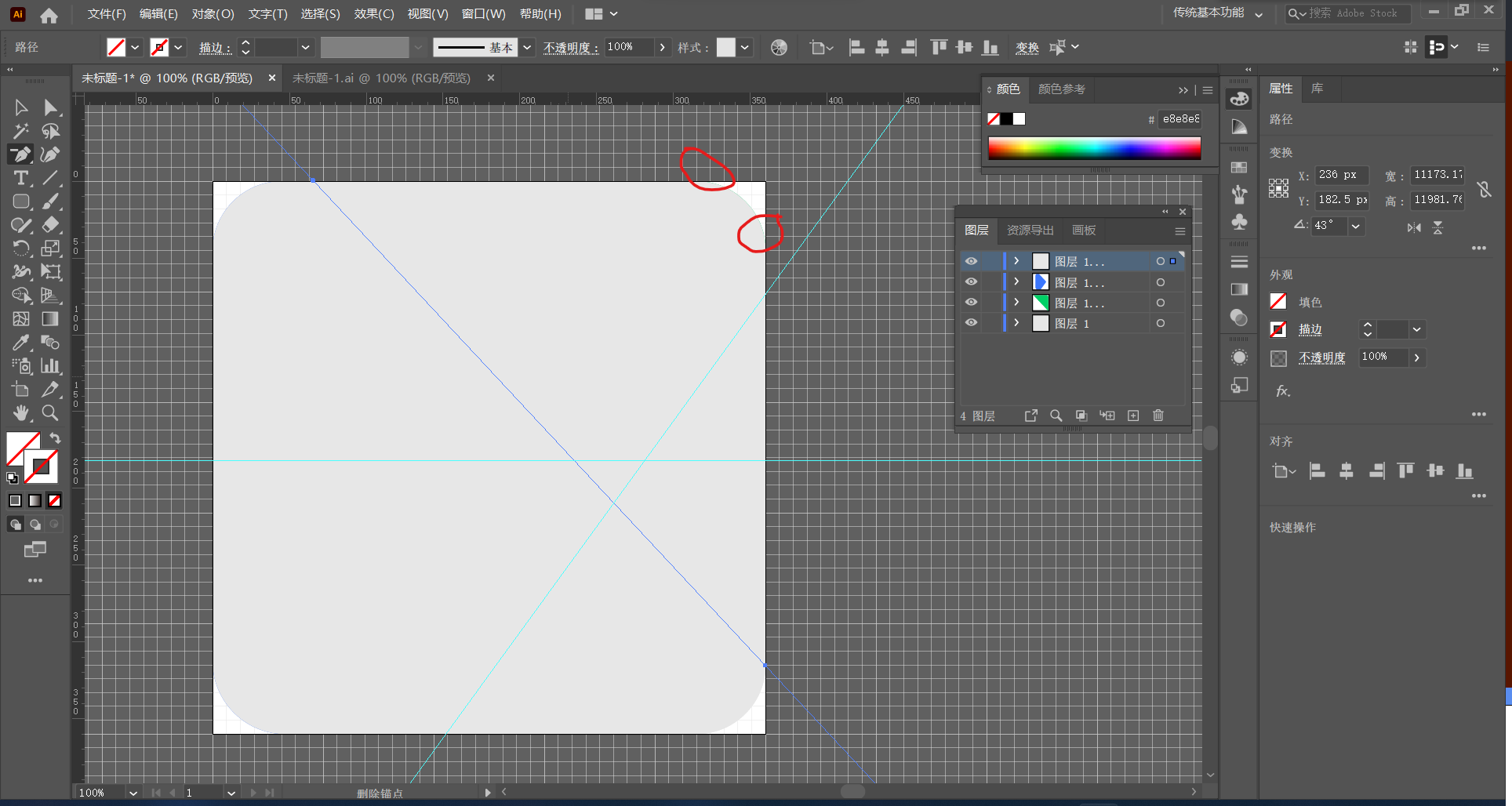

# 1). 首先添加锚点,在右侧参考线与底层交汇处

# Pic1

温馨小提示

再次拖出一条参考线并旋转至平行于蓝色块右下底边。

# Pic1

# 2). 再次添加锚点,于参考线和底层交汇处

# Pic1

# 移动图层至顶部,开始删除锚点

# 首先删除此二处

# Pic1

# Pic1

# 3). 再次添加锚点,于两条斜参考线交汇处

# Pic1

# 4). 删除多余锚点

# Pic1

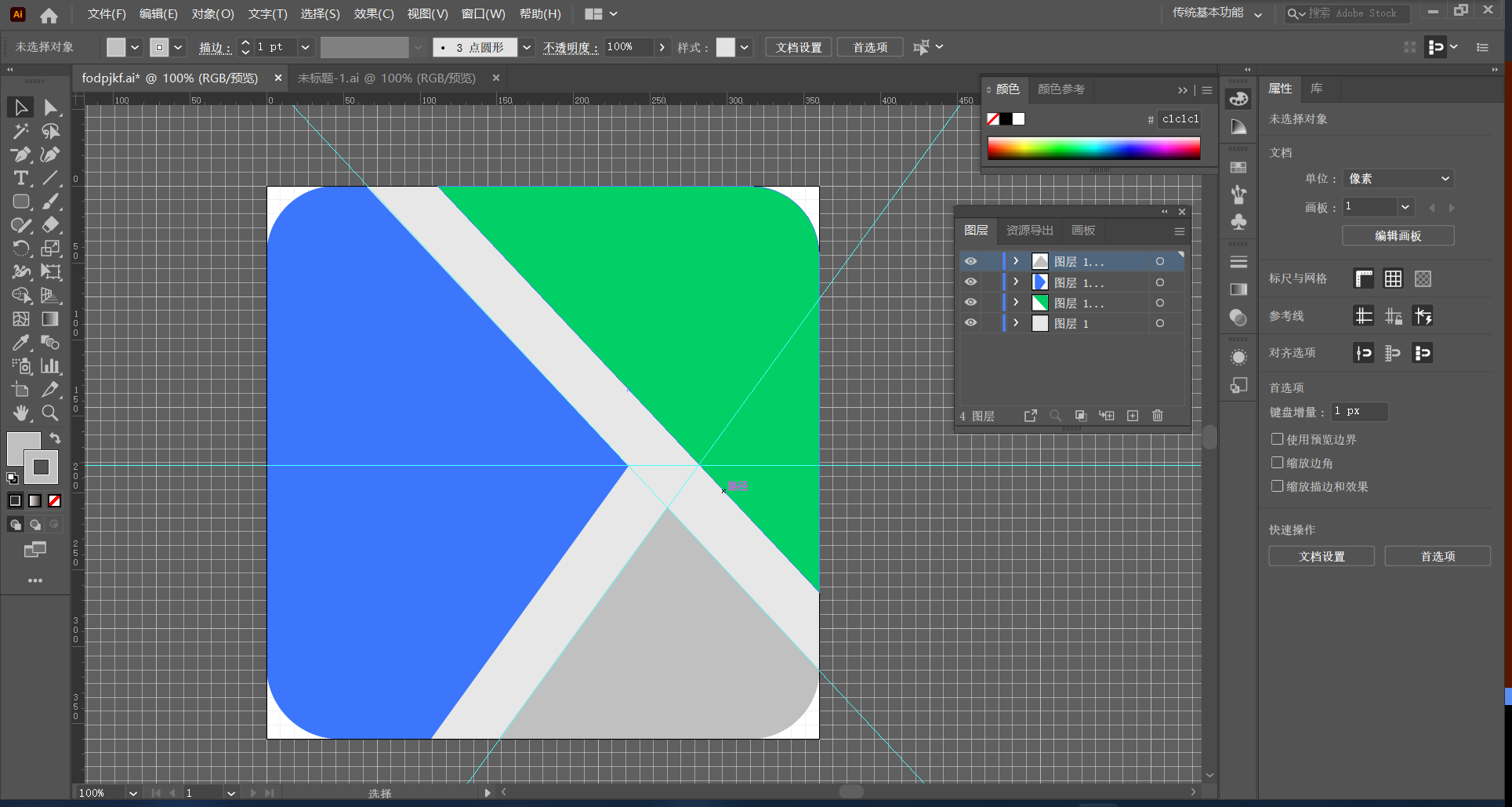

# 得到

# !Pic1

不要忘记填充好颜色

不要像我一样给差点忘了

# 5. 制作指南针

# 1). 新建一个图层,并绘制一个多边形

温馨小提示

按住鼠标左键同时,按下键盘方向键上|下调整多边形边数

# 2). 调整三角形底边和高的弧度,拖拉三角形三个顶角弧度至合适大小,并适当旋转三角形

贴心小提示

可以适当拉取多条参考线,来平衡图标位置

# Pic1

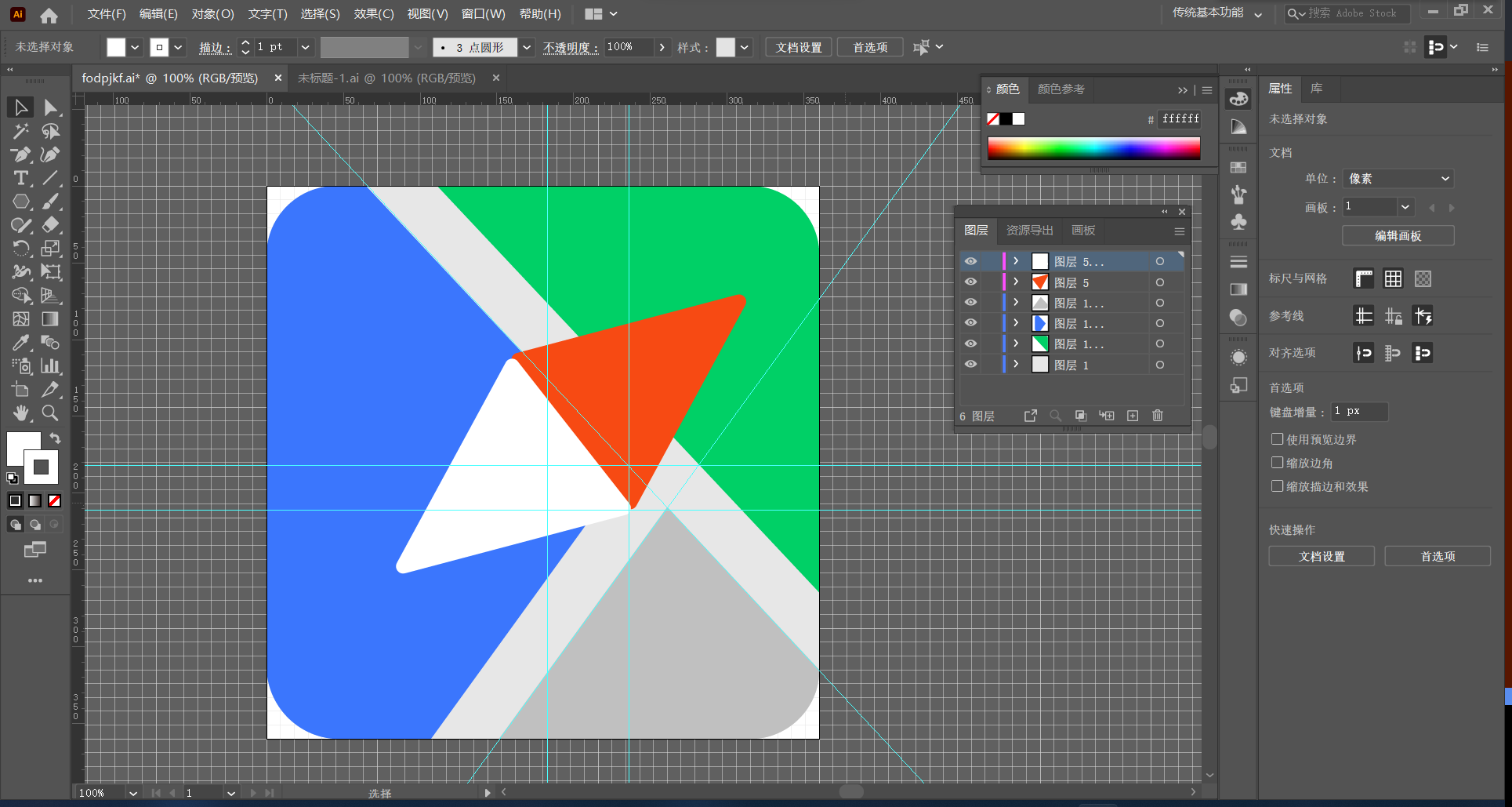

# 3). 复制红色箭头图层,为新图层填充颜色FFFFF殴旋转并调整到适宜位置

# Pic1

拓展小提示

若想给图片加动效,例如指南针旋转,图例在坐标轴的活动,请参阅AE动效设计
